1-30MHz 2000W 通过式功率计

2022-11-07 14:24:49

焱行科技的1-30MHz 2000W是一款覆盖1-30MHz，通过功率2000W的超宽带通过式大功率传感器，具有高精度正反向功率测量和输出驻波测量能力，功率测量精度达到±0.5dB，动态高达60dB，具有均值及峰值两种测量功能。该型号产品一体化设计，小巧便携，无需主机；使用触摸屏或按键控制，内置电池，非常适合生产线及外场使用。该产品具有低插损，低驻波，高功率容量的特点，优于大部分国产或国际同类产品，非常适合发射机功率测试，天线驻波测试，半导体加工设备中的等离子源功率测试，以及雷达/通信系统的输出功率测量，详细指标如下：

特点:

宽带1-30MHz

高通过功率：2000W

支持正/反向功率、输出VSWR定性测量

Ø 电性能

参数	指标	备注
频率	1-30MHz
通过功率	2000W Max.
插损	0.35dB
动态范围	0～+63dBm
功率分辨率	0.01dB
功率精度	±0.3dB
平均次数	1-999
测量速度	100ms
输入驻波	1.35:1 Max.	50Ω阻抗
测试项	正反向功率/输出VSWR定性

Ø 环境特性

参数	指标	备注
工作温度	-10 - +50 ℃
存储温度	-20 - +75 ℃
相对湿度	5 - 95%

Ø 其他参数

参数	指标	备注
显示屏	电容触摸屏
输入/输出接口	N-Female / N-Female
重量	3kg Max
冷却方式	-
控制接口	LAN
电源接口	12V

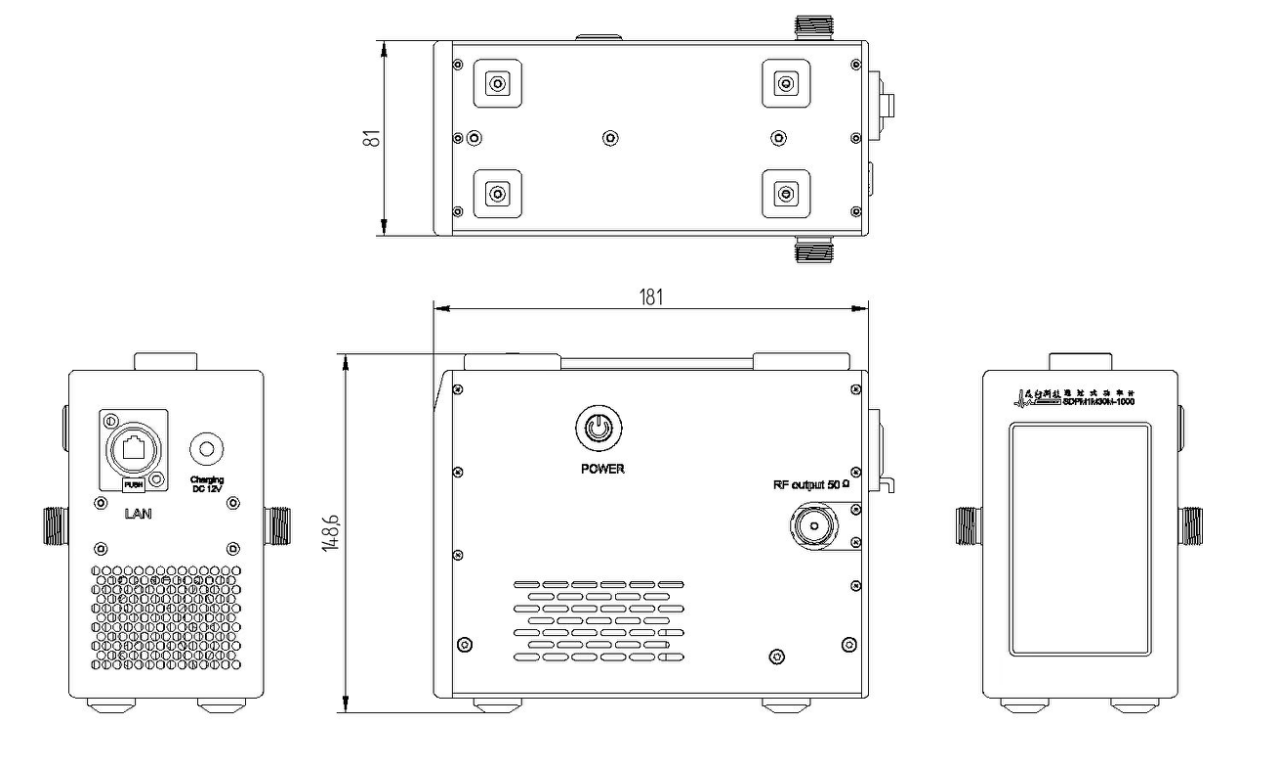

Ø 结构尺寸

仅供参考，以实物为准
