焱行科技的SSPA1G6G-150是一款覆盖1-6GHz,饱和输出≥150W的超宽带线性功率放大器本产品内置宽带高功率双定向耦合器和高精度射频功率计,具有高精度输出功率测量和输出驻波测量能力,输出功率显示精度达到±0.5dB,动态高达60dB,高精度的测量同时也保证了建立于其上的反射/驻波保护功能的精确性要高于其他同类产品。该型号指标优良,优于大部分国产或国际同类产品,非常适合EMC测试,辐射抗扰度测试,功率容限测试,宽带高功率信号发生等应用场合,详细指标如下:
特点:
超宽带20-1000MHz
高输出功率, Psat≥200 Watt
反射保护、过温过流保护
输出功率显示,精度:±0.5dB
电性能
参数 | 指标 | 备注 |
频率 | 20-1000MHz | |
饱和输出功率 | 200W Min. | |
增益 | 53dB Min. | |
增益平坦度 | ±5dB | |
输入驻波 | 2:1 Max | 50Ω阻抗 |
谐波 | -10 dBc Max. | |
杂散 | -50 dBc | |
工作电压 | 220V | |
功耗 | 1500W Max. | |
输入功率 | 5dBm Max. | |
其他功能 | 远程控制、反射保护、过温过流保护 |
环境特性
参数 | 指标 | 备注 |
工作温度 | -10 - +50 ℃ | |
存储温度 | -40 - +75 ℃ | |
相对湿度 | 5 - 95% |
其他参数
参数 | 指标 | 备注 |
尺寸 | 4U | |
输入/输出接口 | N-F/N-F | |
重量 | 20kg Max | |
冷却方式 | 强制风冷 | |
控制接口 | LAN |

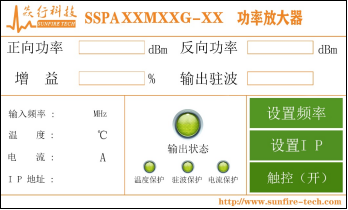

Ø 显控界面
Ø 结构尺寸
仅供参考,以实物为准
