4K-400MHz 150W 超宽带功率放大器

2022-11-29 14:46:57

焱行科技的SSPA1G6G-150是一款覆盖1-6GHz，饱和输出≥150W的超宽带线性功率放大器本产品内置宽带高功率双定向耦合器和高精度射频功率计，具有高精度输出功率测量和输出驻波测量能力，输出功率显示精度达到±0.5dB，动态高达60dB，高精度的测量同时也保证了建立于其上的反射/驻波保护功能的精确性要高于其他同类产品。该型号指标优良，优于大部分国产或国际同类产品，非常适合EMC测试，辐射抗扰度测试，功率容限测试，宽带高功率信号发生等应用场合，详细指标如下：



特点

AB类线性LDMOS设计

超宽带4K-400MHz

保护功能：过反射/过温/过流保护

功率显示精度：±0.5dB

Ø 电性能

参数	指标	备注
频率	4K-400MHz
饱和功率	150W
增益	52dB Min.
增益平坦度	±4dB
输入驻波	2:1 Max	50Ω阻抗
谐波	-15 dBc Typ.
杂散	-55 dBc Typ.
工作电压	220V
功耗	1500W Max.
输入功率	5dBm Max.
保护功能	过反射/过温/过流保护

Ø 环境特性

参数	指标	备注
工作温度	0 - +45 ℃
存储温度	-40 - +75 ℃
相对湿度	5 - 90%

Ø 其他参数

参数	指标	备注
尺寸	3U
输入/输出接口	N-F/N-F
重量	25kg Max
冷却方式	强制风冷
控制接口	LAN/USB

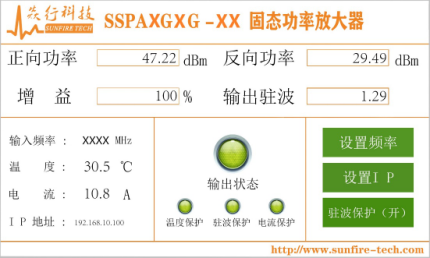

Ø 显示界面

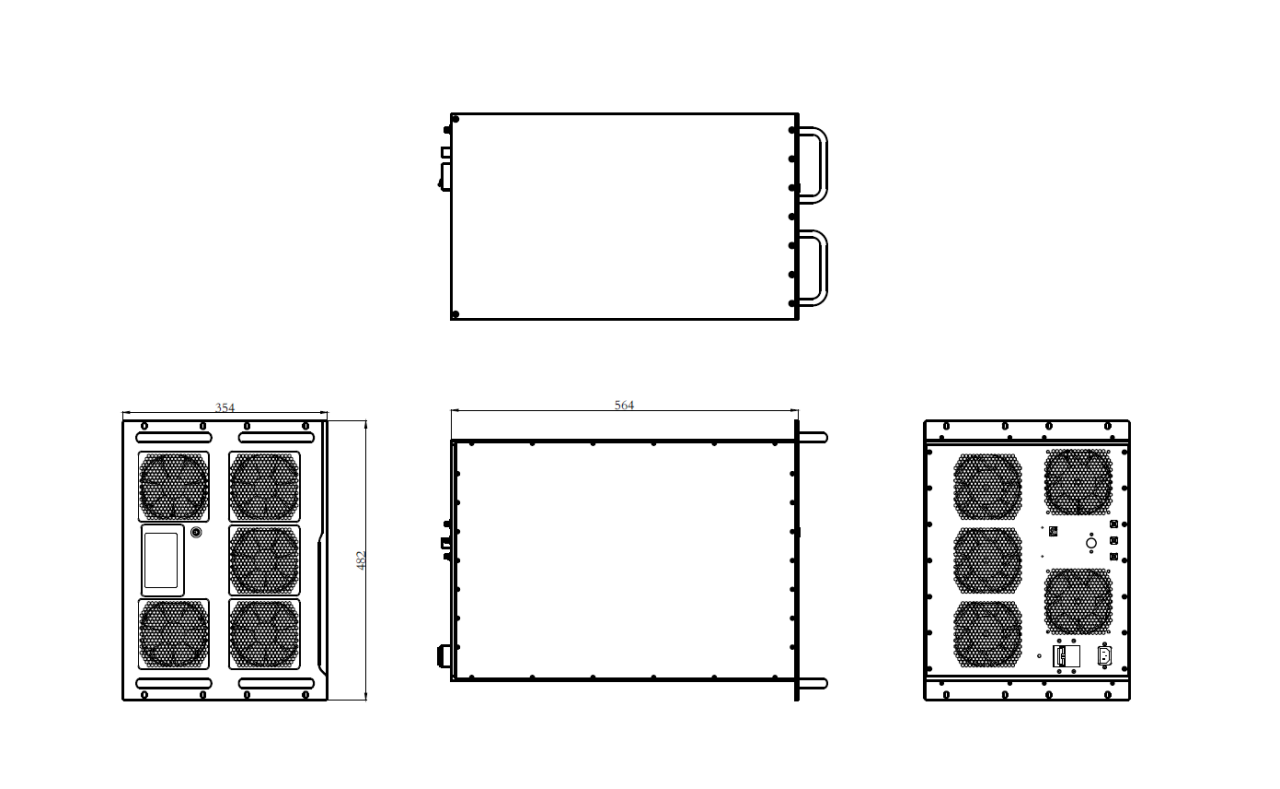

Ø 结构尺寸

仅供参考，以实物为准
