高频功率放大器原理电路

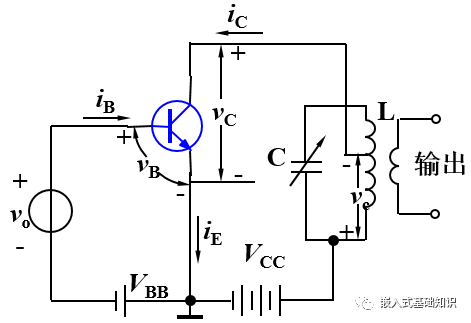

        LC谐振回路为放大器的并联谐振网路。谐振网络的谐振频率为信号的中心频率，作用是滤波和匹配。VBB是基极电路的直流偏压，其值应小于放大管的导通电压Uon，通常VBB小于0，他可以保证三极管工作在丙类状态。VCC为集电极电路的直流电源电压，他可以给放大管合理的静态偏置，提供直流能量。

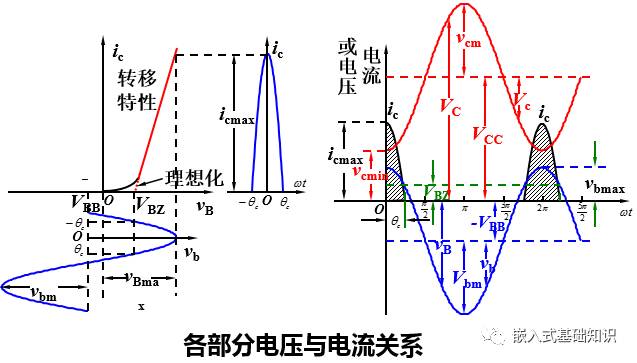

由图可知集电极电流ic虽然是脉冲状，包含许多谐波成分，失真很大，但由于在集电极电路内采用的是并联谐振回路并谐振于基频，那么它对基频呈现很大的纯阻性阻抗，而对谐波的阻抗很小，可以看作短路，因此，并联谐振电路由于通过ic所产生的电压降vc也几乎只含有基频。所以尽管电流的失真很大，但由于谐振回路的这种滤波作用，仍能得到正弦波形的输出。

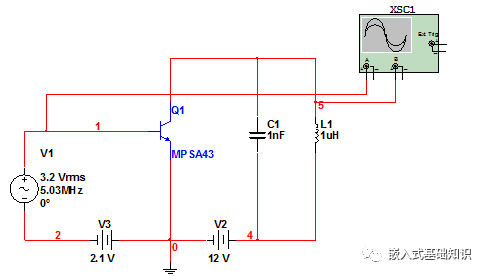

2、高频功率放大器电路

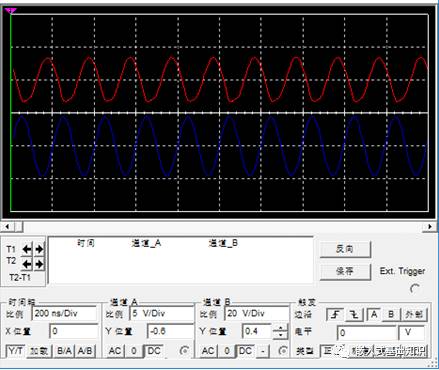

        双击示波器图标，打开仿真开关，可以观察到电路的输入、输出信号波形，如下图所示。观察图可以看到，输出信号与输入信号基本上是反相的，同时电路的放大倍数约为50，这说明电路工作在谐振放大状态。
