80-1000MHz-3000W 射频功率放大器

80-1000MHz-3000W 射频功率放大器

   SSPA80M1G-3K是一款覆盖80-1000MHz，输出功率≥3000瓦的宽带高功率固态放大器，采用可靠的LDMOS芯片设计，辅以科学的散热设计和精确的输出检测和保护手段，使其成为高功率测试领域理想可靠的选择。

一、产品特点

1、宽带高功率

  SSPA80M1G-3K的工作频率范围覆盖80-1000MHz，在整个带宽范围内输出功率＞3000W，1dB压缩点功率≥2000W。具备超高的功率输出能力和优异的线性度。

2、高可靠性设计

  焱行科技在SSPA80M1G-3K功率放大器的设计中采用了高可靠性元器件与先进散热技术的双重保障。产品通过严苛环境适应性测试，可满足各种复杂场景对设备可靠性的高要求。

3、技术方案

  SSPA80M1G-3K功率放大器采用AB类线性LDMOS固态设计，搭配多重保护电路，包括反射保护和过温/过流保护；并辅以精确的功率检测，和高效的闭环控制系统，确保了产品在高功率输出下的高可靠性。

二、测试数据

   Ø 测试结果

Ø P1dB(dBm)

Ø Harmonic@65dBm(dBc)

Ø Pin@P1dB VS P1dB

Ø Pin@65dBm VS Pout@65dBm

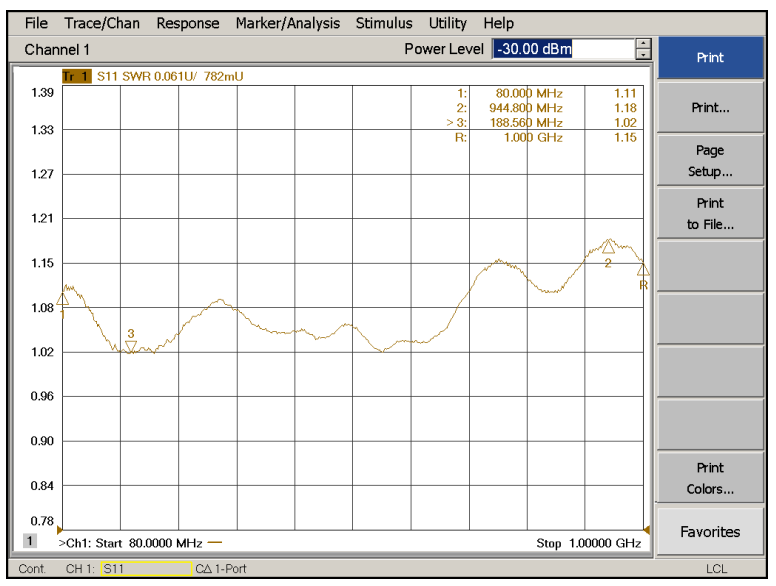

Ø S11:-20℃□, 25℃□, 75℃□

Ø S21:-20℃□, 25℃□, 75℃□

   作为大功率射频/微波设备的专业制造商，焱行科技深耕高功率领域近十载；凭借丰富的设计经验和严格的质量把控制度，我们一直致力于向市场提供可靠和高性价比的产品。
